在半導體離子注入、納米材料表面改性、薄膜沉積等高端精密制造領域,脈沖電源的 “恒流精度控制”“脈沖參數可編程性”“低電磁干擾” 成為核心技術支撐。傳統單極性脈沖電源普遍存在電流波動大、參數調節精度不足、電磁輻射干擾精密制程等問題,導致半導體器件良率低、納米材料改性效果不均,而 “高精度恒流設計”“多參數可編程適配” 已成為脈沖電源適配高端精密制造的關鍵升級方向。

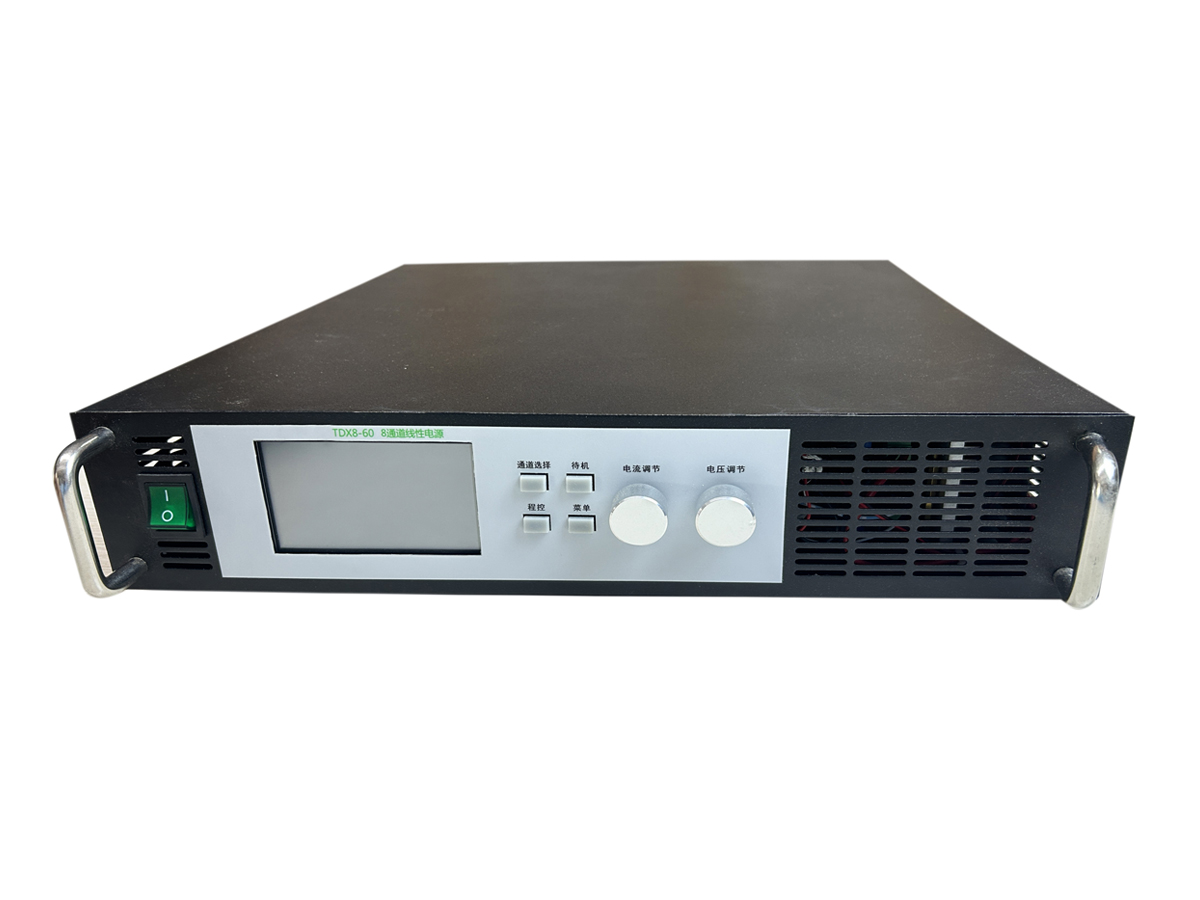

蘇州淵祿智能科技有限公司聚焦精密制造領域的嚴苛需求,推出新一代高精度恒流單極性脈沖電源。該產品實現三大核心技術突破:一是恒流精度極致優化,采用數字化閉環反饋控制算法,電流精度控制在 ±0.1% 以內,脈沖電流穩定性≤0.05%,可精準匹配半導體離子注入的劑量控制需求,避免電流波動導致的器件性能偏差;二是參數可編程深度拓展,支持脈沖頻率 1kHz-8MHz、脈沖寬度 0.02μs-1000ms 連續可調,峰值電流 0-600A、峰值電壓 0-1000V 寬域配置,可通過上位機自定義脈沖波形(方波、三角波、梯形波),適配不同納米材料的改性工藝需求;三是低電磁干擾設計升級,通過多層屏蔽結構與 EMC 濾波模塊,輻射騷擾值≤28dBμV/m,符合 GB/T 17799.3 電磁兼容標準,避免對半導體光刻、薄膜沉積等精密設備造成信號干擾。
在場景適配與性能優化上,該單極性脈沖電源針對性突破:針對半導體離子注入工藝,優化脈沖上升沿 / 下降沿速度(≤12ns),增強離子束流的穩定性,離子注入劑量均勻性提升至 99.8% 以上,適配 28nm 及以下先進制程的半導體器件制造;針對納米材料表面改性(如碳納米管、石墨烯功能化),強化脈沖能量的精準投遞,通過恒流控制避免材料表面過熱損傷,改性后材料的硬度、導電性等關鍵性能提升 25%-40%;針對薄膜沉積場景,支持多通道同步輸出(1-4 通道可選),可同時為多個沉積靶材供電,膜層厚度均勻性偏差控制在 ±1% 以內,滿足高端光學薄膜、電子薄膜的制備需求。
技術創新之外,淵祿智能構建了 “精密制造專屬” 定制服務體系:前期技術團隊深入客戶生產車間或科研實驗室,梳理制程工藝參數、設備兼容性、潔凈等級要求等核心需求,輸出 “參數定制 + 工藝適配” 一體化方案;中期采用精密元器件選型與模塊化生產,產品需通過高低溫循環、連續負載沖擊、電磁兼容等 10 項專項測試,定制周期控制在 8-15 個工作日;后期提供 “工藝聯動調試 + 遠程運維” 服務,7×24 小時響應技術咨詢,針對半導體企業開放參數升級通道,可根據制程迭代需求免費優化電源性能。
目前,該高精度恒流單極性脈沖電源已在多個精密制造場景落地應用:為某半導體企業定制的離子注入專用電源,使 28nm 制程芯片的良率從 93% 提升至 97.5%,離子注入劑量偏差縮小至 ±0.2%;為納米材料研發機構適配的改性專用電源,成功實現石墨烯的高效功能化改性,材料導電性提升 32%;為光學薄膜廠商定制的多通道脈沖電源,膜層厚度均勻性提升至 99.2%,生產效率提升 18%。未來,淵祿智能將持續深耕高精度脈沖電源技術迭代,聚焦第三代半導體、量子點材料等新興領域,研發支持更高參數精度與智能工藝聯動的定制方案,以 “精準控流、可編程適配、低干擾” 的脈沖電源產品,助力精密制造行業突破核心工藝瓶頸,加速高端產品國產化進程。
